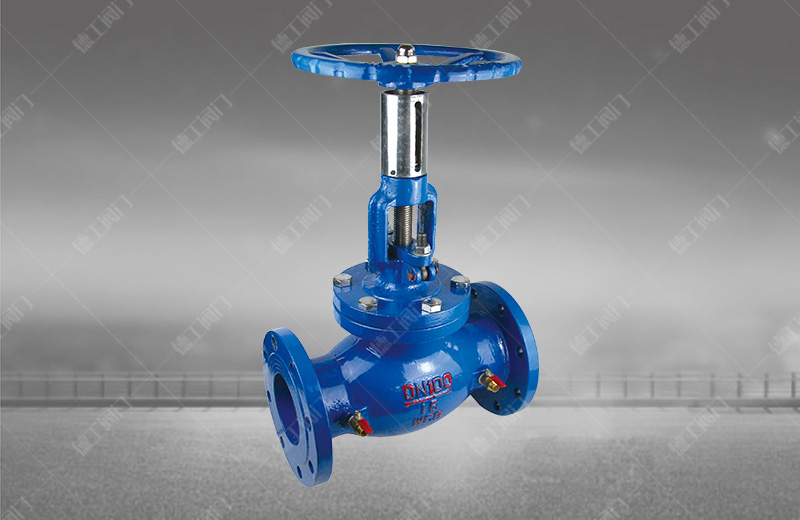

產品概述
靜態流量平衡閥是一種具有特殊功能的調節型閥門，具有良好的流量特性，能夠合理地分配流量，實現流量定量，可以有效地解決供熱(空調)系統中存在的室溫冷熱不均問題。由于該閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行-次性調試后鎖定，將系統的總水量控制在合理的范圍內，從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。平衡閥既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上。
主要技術參數
| 公稱壓力PN（MPa） | 試驗壓力（MPa） | 工作壓力（MPa） | 工作介質 | 介質溫度(℃) | ||
| 殼體 | 密封 | P20 | P12 | |||
| 1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水、蒸汽 | ≤100 |
主要零部件材料
| 零件名稱 | 閥體、閥蓋、閥瓣、填料壓套 | 閥桿密封圈 | 閥桿螺母 | 墊圈 | 填料 |
| 材料 | 灰鑄鐵、球鐵 | 不銹鋼 | 鑄銅 | 橡膠石棉板 | 膨脹石墨 |
主要外形連接尺寸
| 型號 | KPF-16 | ||||||||||||||||||
| 公稱壓力PN(MPa) | 1.6 | ||||||||||||||||||
| 公稱通徑DN(MPa) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |
| 尺寸 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 1295 |
| H | 150 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 446 | 540 | 623 | 687 | 782 | 914 | 968 | 1037 | 1440 | 1790 | |
| H1 | 160 | 170 | 197 | 207 | 270 | 284 | 410 | 448 | 506 | 595 | 688 | 762 | 867 | 1009 | 1073 | 1152 | 1440 | 1790 | |
| D0 | 80 | 180 | 80 | 90 | 100 | 120 | 200 | 200 | 240 | 240 | 360 | 400 | 500 | 500 | 680 | 680 | - | - | |
